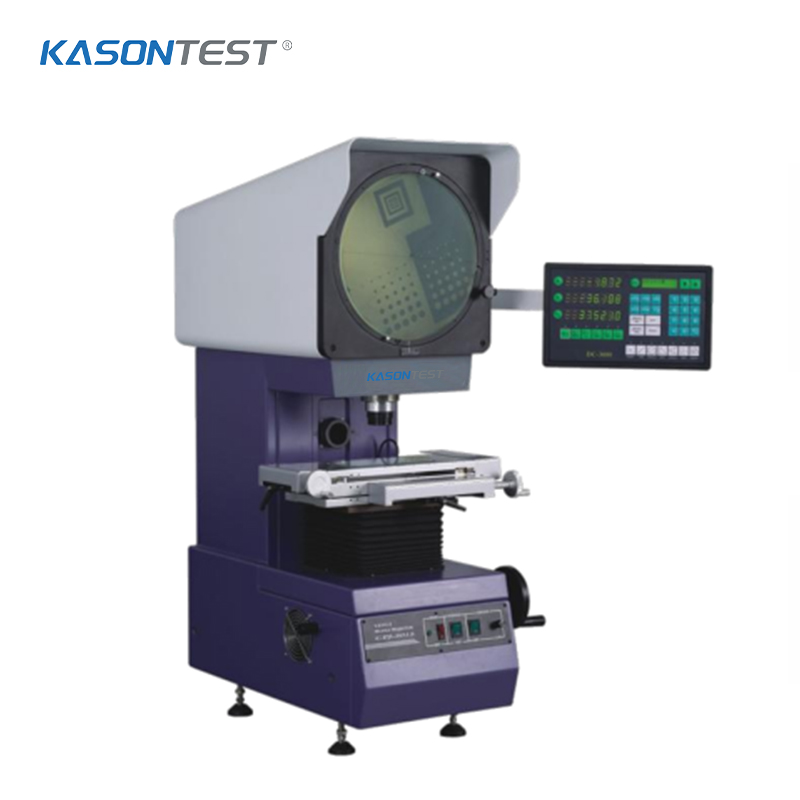

CPJ3015輪廓投影儀

X軸行程(mm)

150,200,250

Y軸行程(mm)

50,100,150

Z軸行程(mm)

90 聚焦

解析度(X,Y)

下午 0.5 點

CPJ系列是一款高性價比、高效率、通用型垂直輪廓投影機。主要用於機械零件的長度、角度、輪廓和表面形狀的測量

CPJ系列是一款高性價比、高效率、通用型垂直輪廓投影機。主要用於機械零件的長度、角度、輪廓和表面形狀的測量

一、用途

CPJ系列是一款高性價比、高效率、通用型垂直輪廓投影機。

主要用於機械零件的長度、角度、輪廓和表面形狀的測量,可偵測各種複雜工件、凸輪、螺紋、齒輪、預銑刀等的表面及輪廓，廣泛應用於儀表、電子、航太機械、輕工業、大專院校、研究所及計量檢測部門。

二.特點

其光學系統品質優良，鏡頭成像清晰，倍率準確。在光照傳輸中，輪廓測量誤差小於0.06%。座標測量偏差為Ex，y≤(3.0+L/200)pm，L視為被測件的長度(mm)。儀器配備專用微型印表機和腳踏開關DC-3000數顯示表，讓顯示和測量非常得心應手。

程式碼	04175 …	101	102	103
型號	KS-CPJ3015	KS-CPJ3020	KS-CPJ3025
表	金屬工作台尺寸（毫米）	340×152	404×228	450×280
玻璃桌尺寸（毫米）	196×96	260×160	306×196
X軸行程(mm)	150	200	250
Y軸行程(mm)	50	100	150
Z軸行程(mm)	90 聚焦
	例如，y ≤ (3.0+L/200)pm
解析度(X,Y)	下午 0.5 點
投影儀螢幕	螢幕尺寸（毫米）	Ø 312 使用範圍>Ø 300（含米線）
螢幕旋轉範圍	0°~360°
旋轉角度分辨率	1´ 或 0.01°
投影精度*	輪廓：≤±0.06%，表面：≤±0.06%
鏡頭	放大倍率	10X（標準）	20X（可選）	50X（可選）	100X（可選）
物件視圖	Ø30	Ø15	Ø6	Ø3
工作距離	77.7毫米	44.3毫米	38.4毫米	25.3毫米
最大。工件高度	80毫米	80毫米	80毫米	80毫米
數顯裝置	DC-3000數顯表，英文版，可擷取尺寸數據，測量點、線、圓、角度、距離等。
冷卻	透過粉絲
照明	24V/150W 鹵素透射照明、21V/150W 鹵素反射照明
電源	110V/220V（交流）；50/60HZ；總耗電量 400W
尺寸（長寬高，毫米）	7705501100	7807801100	8107801120
重量（公斤）	180	190	200
選項	微型印表機、尋邊器、計量軟體等，詳見「附錄」。
